Оборудование ООО "ВИДАР" (г. Москва)
За 2,5 года разработок мы существенно расширили модельный ряд выпускаемого оборудования и сделали, на наш взгляд, очень полезные доработки в наши устройства. Доработки были сделаны по обращениям наших клиентов, как от сервисных компаний, так и непосредственно от судовладельцев. Некоторые модели появились на свет в рамках индивидуальных заказов.
Ниже представлено описание каждого комплекта в базовой конфигурации.
Морской комплект Galileosky Base Block Iridium мод. 321H-12/24V
Комплект состоит из трекера ТН-01, Блока управления и диагностики (БУД), кабеля SFTP длиной 15 м
БУД имеет:
3 индикатора
2 органа управления
1 вход для питания
H - разъем у трекера снизу
БУД имеет:
3 индикатора
2 органа управления
1 вход для питания
H - разъем у трекера снизу
(возможно исполнение сбоку)
Кроме функций ТСК поддерживает подключение компьютера по USB и двусторонний обмен короткими сообщениями
Диапазон допустимого напряжения 9-39 V DC.
Морской комплект Galileosky Base Block Iridium
мод. 431H-12/24V
Комплект состоит из трекера ТН-02 и Блока управления и диагностики (БУД) и двух кабелей длиной 15 м (SFTP Outdoor, Belden-9503/9504)
ТН-02 - два разъема снизу трекера и два кабеля до БУД
ТН-02 - два разъема снизу трекера и два кабеля до БУД
(возможно другое исполнение разъемов)
БУД имеет:
4 индикатора
3 органа управления
1 вход для питания
H - разъем у трекера снизу
(возможно др. исполнение )
БУД имеет:
4 индикатора
3 органа управления
1 вход для питания
H - разъем у трекера снизу
(возможно др. исполнение )
1 линейный аудиовыход
1 внутреннюю аудиоколонку на 2Вт
Кроме функций ТСК поддерживает подключение компьютера по USB и двусторонний обмен короткими сообщениями
Диапазон допустимого напряжения 9-39 V DC.
Спецификация
Морской комплект Galileosky Base Block Iridium LITE с индикатором на корпусе
Комплект состоит из трекера ТН-01 LITE / ТБ-01 LITE и экранированного кабеля 3х0.5 мм2 длиной 10 м
Может поставляться как с нижним разъемом (ТН-01 LITE), так и с боковым (ТБ-01).
Может поставляться с креплением из нержавеющей стали для монтажа на плоское основание, а также с Г-образным креплением для монтажа на гор./верт. трубу диаметром до 52 мм / магнитным креплением из 4-х неодимовых магнитов.
Индикатор на корпусе показывает работоспособность устройства. Работает первые 30 мин после подачи питания (режим может быть изменен на постоянную работу)
Не поддерживает подключение к компьютеру и двусторонний обмен короткими сообщениями.
Морской комплект Galileosky Base Block Iridium SmallCraft
Комплект состоит из трекера ТБ-03, двух коммутационных коробок, двух кабелей Belden-9503 длиной по 5 м. Третий разъем можно использовать для подключения датчиков и других устройств по RS232/RS485/CAN.
Коммутационная коробка № 1 служит для подачи питания к трекеру, имеет кнопку Вкл/Выкл, индикатор работоспособности оборудования, кнопку подачи ручного отчета/перезагрузки устройства.
Коммутационная коробка № 1 служит для подачи питания к трекеру, имеет кнопку Вкл/Выкл, индикатор работоспособности оборудования, кнопку подачи ручного отчета/перезагрузки устройства.
Коммутационная коробка № 2 имеет разъем USB для подключения компьютера и индикатор прихода входящего сообщения.
Спецификация
Морской комплект Galileosky Base Block Iridium
мод. 432H-12/24V
Развитие модели 321H-12/24V. БУД имеет входы от двух независимых источников питания и добавлено реле автоматического переключения между источниками, если на одном источнике пропадает питание.
При возобновлении питания на основном источнике реле автоматически переключает питание на него.
БУД снабжен двумя независимыми предохранителями на каждый источник питания, кнопкой принудительного отключения индикации DIAG. Добавлен дополнительный индикатор BAT, показывающий наличие питание на входе от дополнительного источника питания.
В остальном функциональность комплекта полностью повторяет 321H-12/24V с возможностью подключения компьютера по USB и двусторонним обменом короткими сообщениями.
Морской комплект Galileosky Base Block Iridium ONE
Это апгрейд версии LITE, при которой в комплект добавляется коммутационная коробка с кнопкой Вкл/Выкл, индикатором питания, индикатором работоспособности трекера и кнопкой подачи принудительного ручного отчета/перегрузки устройства.
3-х жильный кабель от трекера до коммутационной коробки меняется на 5-ти жильный длиной 10-15 м.
Индикация на коммутационной коробке в отличие от индикатора на корпусе работает постоянно (не в первые 30 мин после подачи питания)
Не поддерживает подключение к компьютеру и двусторонний обмен короткими сообщениями.
Паспорт
КП на оборудование
Автономный чемодан Альфа-Кейс с трекеромGalileosky Base Block Iridium LITE
Данное устройство появилось на свет по спецзаказу от клиента. Задание заключалось в создании автономного устройства со своим аккумулятором, обеспечивающим работу ТСК минимум в течение 5 суток, с возможностью быстрой подзарядки и подключения на внешнее бортовое питание. А также с возможностью выноса трекера из чемодана на расстояние до 5 м.
Чемодан должен эксплуатироваться в закрытом состоянии с минимальным числом закрытий/открытий. Должна быть реализована индикация работоспособности устройства, а также органы управления для перегрузки устройства и подачи ручного отчета без открытия чемодана.
Аккумулятор на 16Ач и зарядное устройство в комплекте вместе с кабелем подключения к бортовой сети/зарядному устройству
Паспорт
КП на оборудование

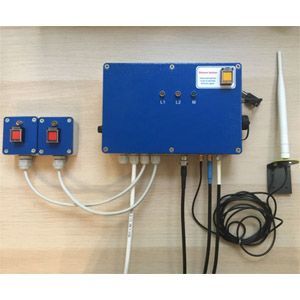

ОборудованиеСОМ-5(Система Охраны и Мониторинга версии 5)
В отличие от всех остальных моделей нашего оборудования здесь реализована классическая схема приемо-передатчика с необслуживаемым антенным блоком, которые между собой соединены ВЧ-кабелями длиной до 25 м. (RG 223 /u)
В антенном блоке размещаются 3 антенны с тремя отдельными разъемами:
- Iridium SBD
- GPS/GLONASS
- GSM
Приемо-передатчик размещен в алюминиевом корпусе с индикаторами и двух-позиционным ключом OPER/TEST.
Функциональность устройства:
- ТСК;
- ССОО (две кнопки в комплекте с кабелем);
- LRIT;
- кнопка DISTRESS;
- двусторонний обмен короткими сообщениями.
Типового одобрения РМРС и ФАМРТ пока нет !!!
Идут судовые испытания прототипов на разных судах.
Паспорт
Руководство по монтажу и эксплуатации
Универсальное магнитное крепление
Крепление состоит из 4-х неодимовых магнитов диаметром 32 мм, высотой 6.8 мм, сцепление - 30 кг. каждый. Корпус - сталь Ст3 с антикоррозийным покрытием из никеля. Набор болтов с гайками из нержавеющей стали M4х12 мм под шестигранник.
КП на крепление
Кабель витая пара SFTP для Морского комплекта Galileosky Base Block Iridium
Подробнее...
Кабель BELDEN 9503
В наличие на складе одна бухта 305 м. В нарезку стоимость 200 Р / метр. Подробнее...
Универсальное крепление для "Морского комплекта Galileosky Base Block Iridium" и
"LookOut Marine 1.0/2.0"
Крепление из нержавеющей стали AISI 316 толщиной 1,5 мм на горизонтальную и вертикальную трубу диаметром до 52 мм для двух типов оборудования с набором хомутов. Подробнее...
Паспорт
КП на крепление
