08.10.2024 Проведено тестирование оборудования "СОМ-5" - SSAS/LRIT/DISTRESS
04.10.2024 Модифицировано ПО на терминалах Galileosky
22.09.2024 Реализована динамическая маршрутизация для текстовых сообщений01.09.2024 Оборудование и технологии ООО "ВИДАР" были использованы в ходе научной экспедиции ИО РАН им. П.П. Ширшова в Баренцевом море
Для крупнотоннажного флота
Основной наш продукт для крупнотоннажного флота

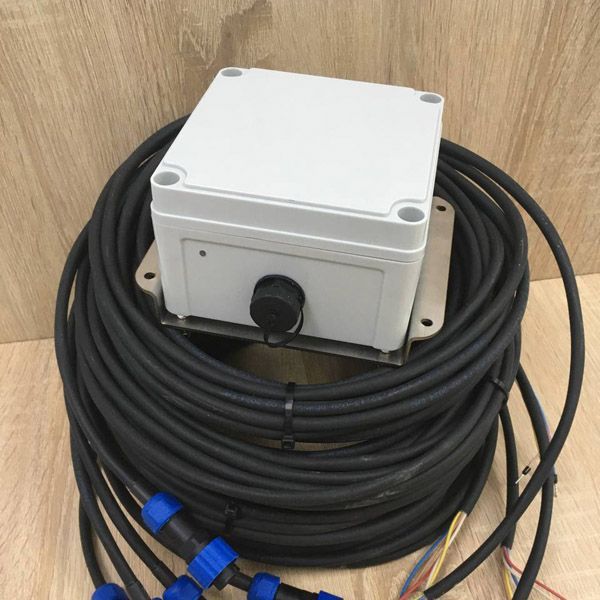

Морской комплект "Galileosky Base Block Iridium мод. 321-12/24V"
предназначен для осуществления мониторинга судов посредством передачи данных о местоположении, курсе, скорости объекта через канал спутниковой связи Iridium SBD в систему мониторинга. Существуют два варианта корпуса: с нижним разъемом и с боковым разъемом. Трекер, в составе комплекта, поставляется преднастроенным на автоматическую передачу отчетов каждые 20 мин.
Удаленное конфигурирование и управление устройством осуществляется через канал GSM/GPRS в зоне действия GSM и/или через канал Iridium SBD с глобальным покрытием.
Локально устройство управляется через порт USB на Блоке управления и диагностики (БУД) с помощью стандартной программы «Galileosky Configurator».
Оборудование поддерживает двусторонний обмен короткими сообщениями на E-mail, SMS, Telegram, SFTP. Длина сообщения в направлении «Судно-Берег» - 340 байт, в направлении «Берег-Судно» - 270 байт.
Удаленное конфигурирование и управление устройством осуществляется через канал GSM/GPRS в зоне действия GSM и/или через канал Iridium SBD с глобальным покрытием.
Локально устройство управляется через порт USB на Блоке управления и диагностики (БУД) с помощью стандартной программы «Galileosky Configurator».
Оборудование поддерживает двусторонний обмен короткими сообщениями на E-mail, SMS, Telegram, SFTP. Длина сообщения в направлении «Судно-Берег» - 340 байт, в направлении «Берег-Судно» - 270 байт.

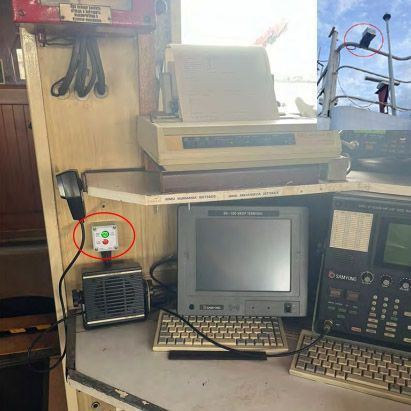

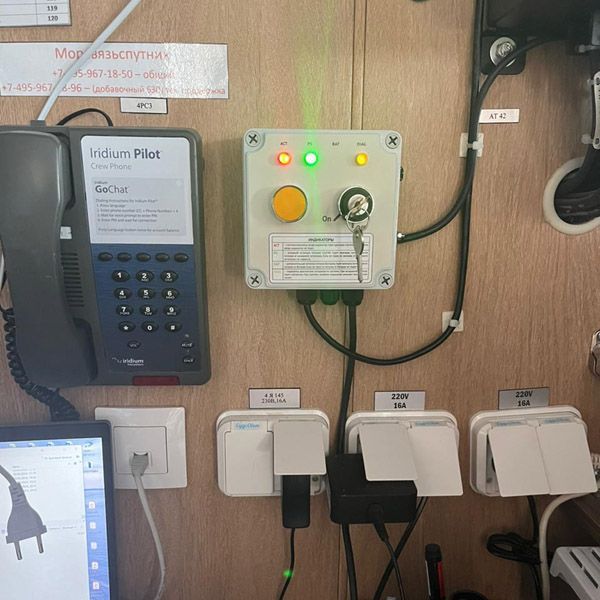

Блок управления и диагностики (БУД)
БУД позволяет быстро диагностировать работоспособность оборудования.
Зеленая лампочка (PS) показывает, что к БУД подается питание от судового источника питания. Может быть два состояния: горит/не горит.
Красная лампочка (Act) показывает, что ключ повернут в состояние "On" и по кабелю от БУД до трекера через предохранитель 3А подается питание. Может быть два состояния: горит/не горит.
Желтая лампочка (Diag) показывает статус трекера. Индикатор может быть в 3-х разных состояниях: не горит, горит, мигает (мигание индикатора может быть разное).
Зеленая лампочка (PS) показывает, что к БУД подается питание от судового источника питания. Может быть два состояния: горит/не горит.
Красная лампочка (Act) показывает, что ключ повернут в состояние "On" и по кабелю от БУД до трекера через предохранитель 3А подается питание. Может быть два состояния: горит/не горит.
Желтая лампочка (Diag) показывает статус трекера. Индикатор может быть в 3-х разных состояниях: не горит, горит, мигает (мигание индикатора может быть разное).
* Когда индикатор не горит, то это говорит о том, что трекер выключен/неисправен/принудительно отключена индикация "Diag" кнопкой с левой стороны БУД.
* Когда индикатор горит постоянно, то это говорит, что никаких проблем нет, оборудование работает штатно.
* Когда индикатор моргает с периодичностью 1 раз в сек, то это говорит о том, что есть проблемы в определении координат.
* Когда индикатор отстукивает сигнал SOS, то это говорит о том, что напряжение питания от источника вышло из допустимого диапазона 9-39 V DC.
* Когда лампочка "Diag" моргает быстро с частотой выше 1 раз в сек, то это значит, что поступило входящее сообщение на устройство, и пока оператор не прочитает его, индикация не сбросится. Чтение сообщения осуществляется на компьютере через стандартную бесплатную программу "Galileosky Configurator", поставляемую на флешке вместе с оборудованием. Компьютер подключается к БУД кабелем USB (папа-папа).Разъем USB находится снизу БУД. Во время подключения компьютера для устойчивого соединения по USB надо принудительно отключать индикатор "Diag", чтобы его импульсы не разрывали соединение с компьютером. Кнопка отключения индикатора "Diag" находится с левой стороны корпуса БУД.
* Когда лампочка "Diag" моргает быстро с частотой выше 1 раз в сек, то это значит, что поступило входящее сообщение на устройство, и пока оператор не прочитает его, индикация не сбросится. Чтение сообщения осуществляется на компьютере через стандартную бесплатную программу "Galileosky Configurator", поставляемую на флешке вместе с оборудованием. Компьютер подключается к БУД кабелем USB (папа-папа).Разъем USB находится снизу БУД. Во время подключения компьютера для устойчивого соединения по USB надо принудительно отключать индикатор "Diag", чтобы его импульсы не разрывали соединение с компьютером. Кнопка отключения индикатора "Diag" находится с левой стороны корпуса БУД.
Видеопример индикации при проблемах с определением координат
Для крупнотоннажного и маломерного флота
Готовое решение из коробки.
Минимум усилий на запуск и монтаж.
Морской комплект "Galileosky Base Block Iridium - LITE" - трекер предназначен для осуществления мониторинга судов и иных плавсредств посредством передачи данных о местоположении, курсе, скорости объекта через канал спутниковой связи Iridium в систему мониторинга. Трекер поставляется преднастроенным на автоматическую передачу отчетов каждые 20 мин. На корпусе устройства есть индикатор, по миганию которого можно понять в каком состоянии находится устройство.
Для запуска достаточно подать напряжение на вход из диапазона 9-39 В постоянного тока.
Данная модель является самой младшей, в ней реализована только функция трекинга.
Варианты подключения трекера и комплектация

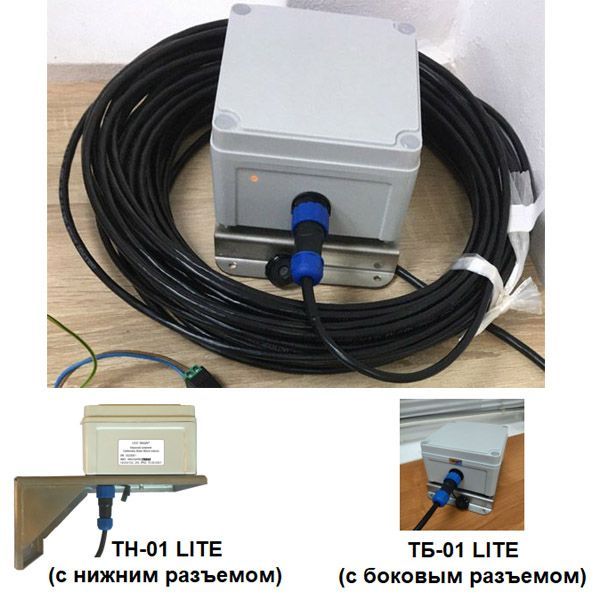

Существуют две модификации изделия:
- с боковым разъемом и креплением на плоское основание;

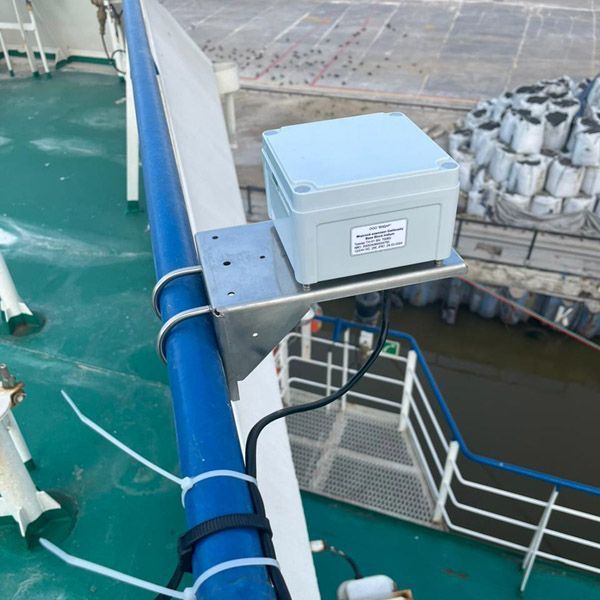

- с разъемом снизу для монтажа с помощью Г-образного крепления на вертикальную или горизонтальную трубу диаметром до 52 мм.
- с боковым разъемом и креплением на плоское основание;
- с разъемом снизу для монтажа с помощью Г-образного крепления на вертикальную или горизонтальную трубу диаметром до 52 мм.
В типовой поставке идет двухжильный или трехжильный экранированный кабель длиной 10 м ("+","-","заземление") с маркировкой жил. В трекере реализована защита от переполюсовки, поэтому если даже перепутать жилы местами ничего плохого не произойдет. Трекер просто не включится.
В типовой поставке идет двухжильный или трехжильный экранированный кабель длиной 10 м ("+","-","заземление") с маркировкой жил. В трекере реализована защита от переполюсовки, поэтому если даже перепутать жилы местами ничего плохого не произойдет. Трекер просто не включится.
Версия ONE

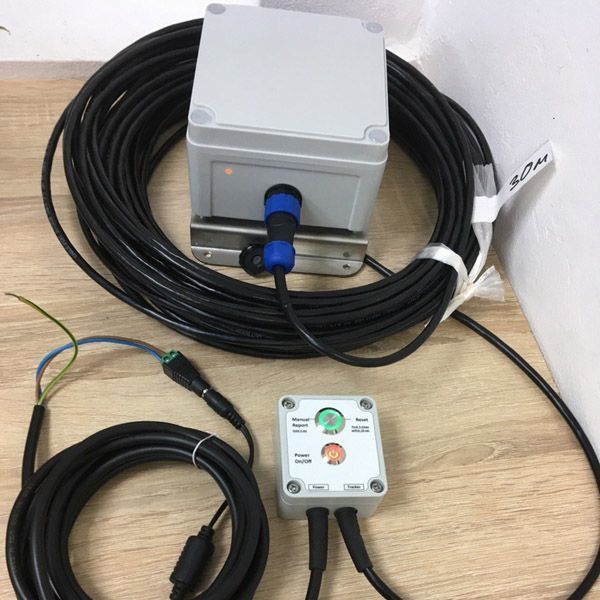

Морской комплект "Galileosky Base Block Iridium ONE" - это модификация версии LITE, которая дополнена небольшой коммутационной коробочкой с минимальными органами управления и индикацией. От трекера до коммутационной коробочки кабель меняется на 5-ти жильный. Соответственно, в коммутационной коробке есть двухпозиционная кнопка "Power On/Off" с индикатором внутри, с помощью которой можно включать и отключать трекер. А также есть дополнительная кнопка без фиксации "Manual report/Reset", с помощью которой можно подать ручной отчет вне расписания или перегрузить все модули устройства.
Варианты исполнения
Точно также как и версии LITE cуществуют две модификации:
- с боковым разъемом;
- с разъемом снизу .
- с боковым разъемом;
- с разъемом снизу .
Кабель может быть 5-ти жильным, а может быть и 8-ми жильным SFTP Outdoor. Кабель SFTP позволяет подключить 3 датчика на вход и задейстовать один выход (индикатор или реле). В качестве датчиков можно подключить замыкатели, размыкатели, кнопки, герконы и т.д. Алгоритм-обработчик данных со входов/выходов грузится в устройство дистанционно по каналу GPRS. А с учетом того, что есть канал GSM/GPRS, то устройство с легкостью можно превратить в охранную сигнализацию со звонками и посылкой SMS при наступлении того или иного события. А можно и по спутниковому каналу. Но это все зависит от конкретной задачи.
Для крупнотоннажного флота
Антенна системы "Гонец"

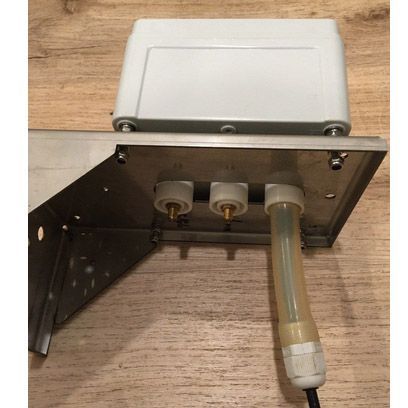

Экспериментальная судовая высокоэффективная пассивная антенна системы "Гонец". Разработана нашими специалистами в 2022 г. Протестирована независимыми специалистами в лабораторных условиях и получила высокие предварительные оценки по получившимся характеристикам. В 2023 г. не удалось провести судовые испытания. В июне 2024 г. удалось поставить один экземпляр такой антенны на рыболовное судно в Мурманске и провести 3-х месячные судовые испытания в Баренцевом море. Полученные результаты предвосхитили все наши ожидания и прогнозы.

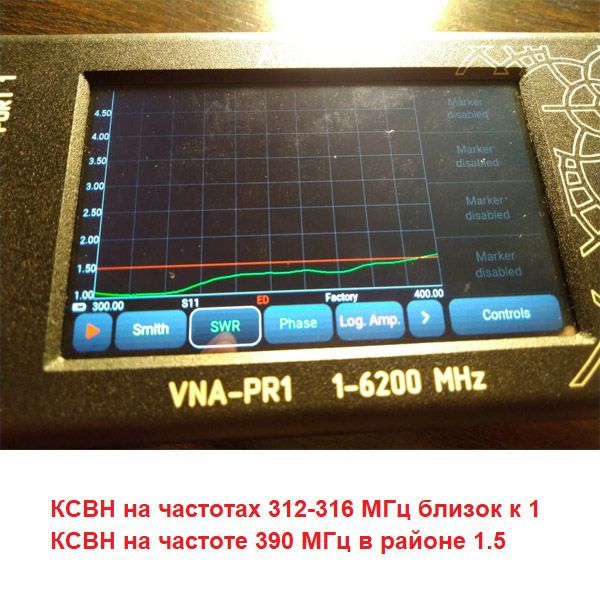

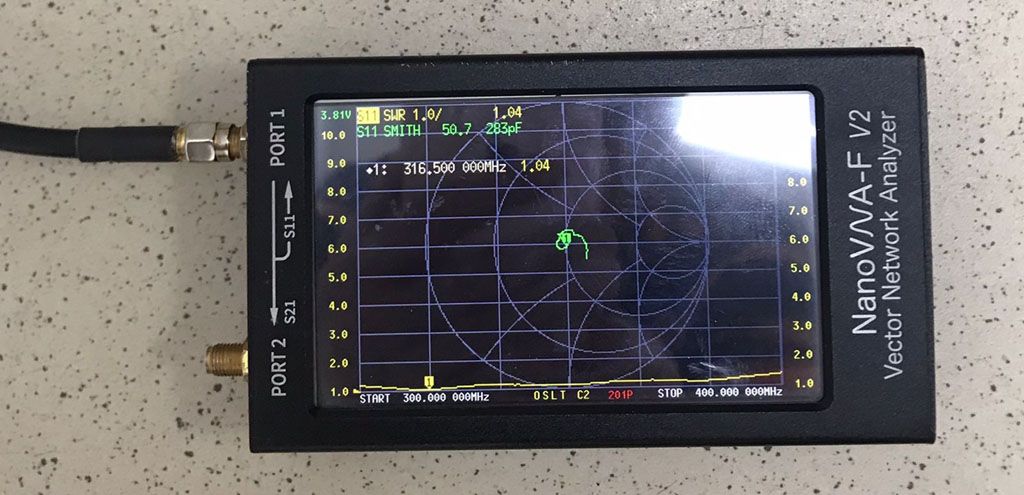

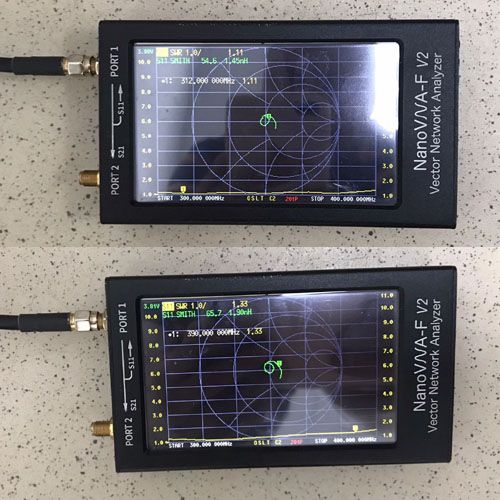

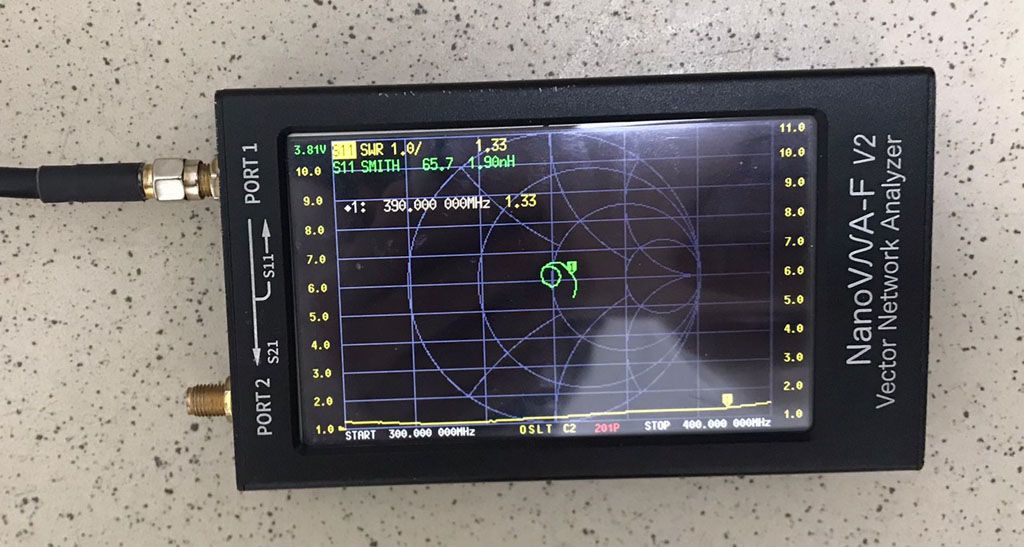

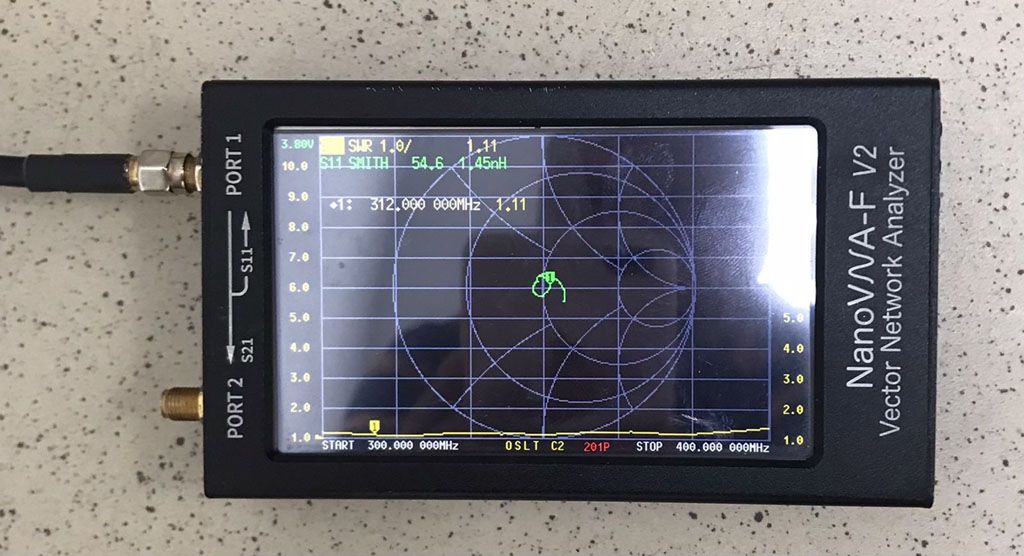

Сравнение по эффективности

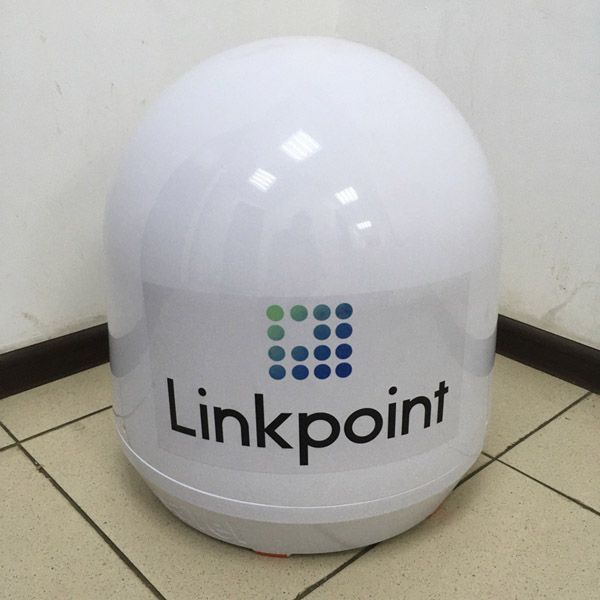

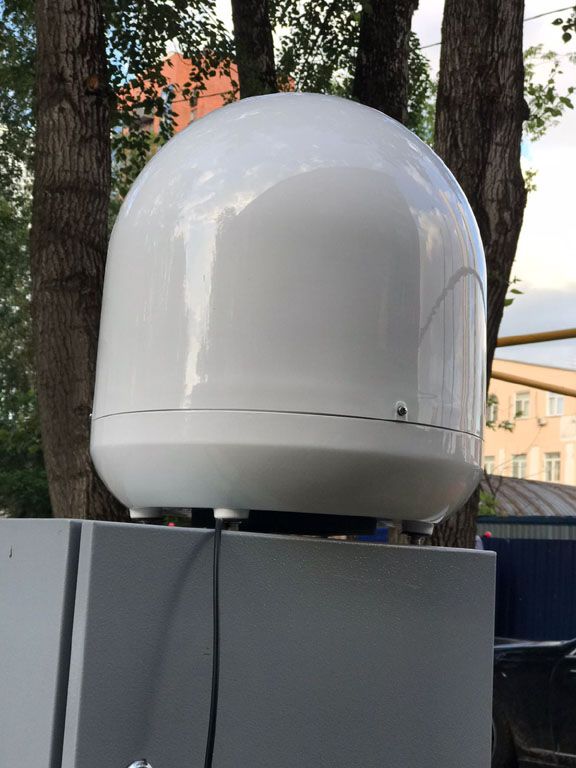

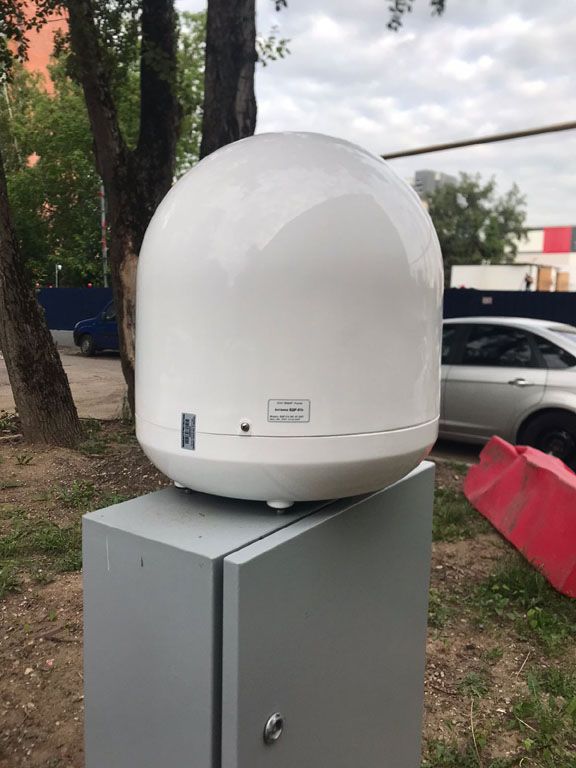

Защитный колпак

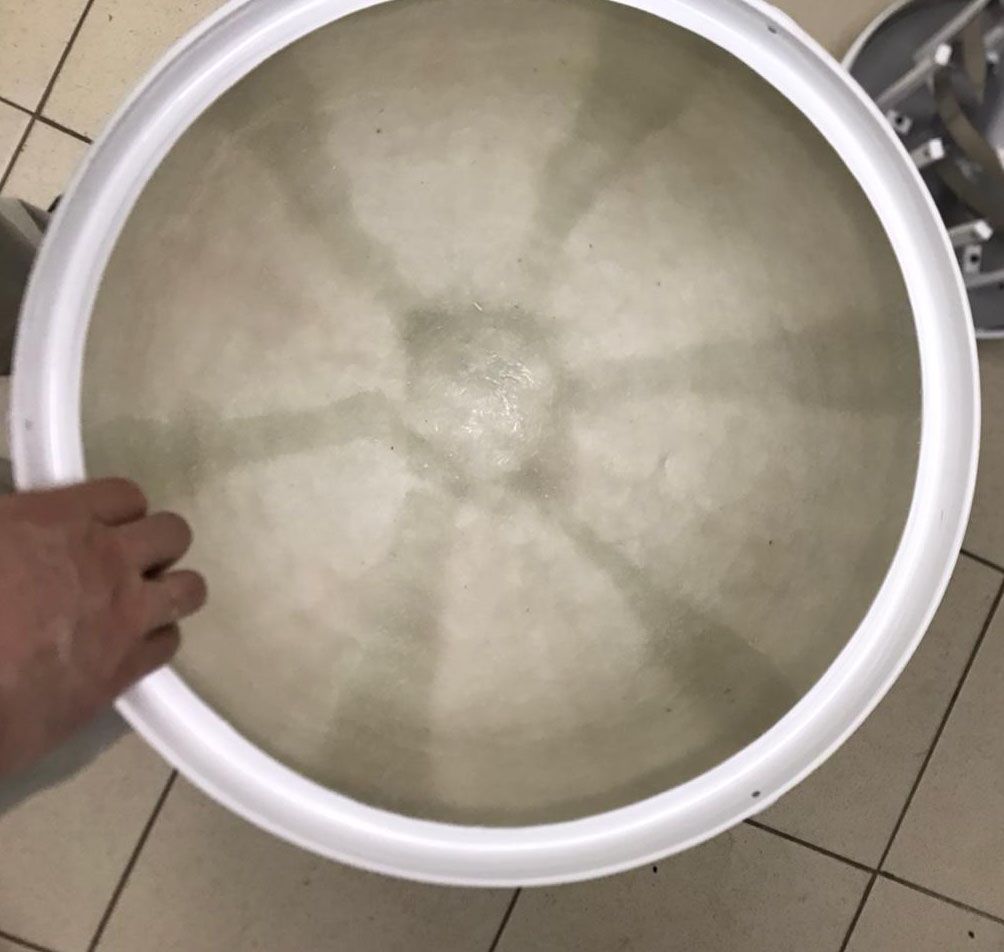

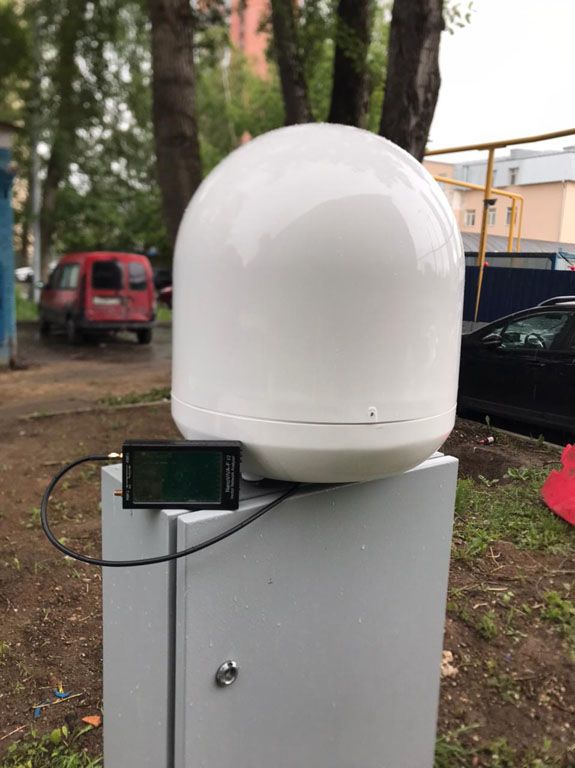

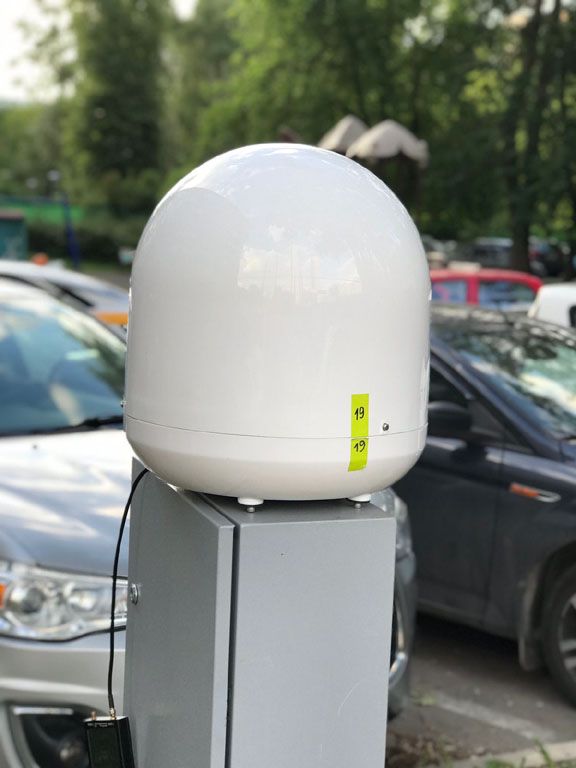

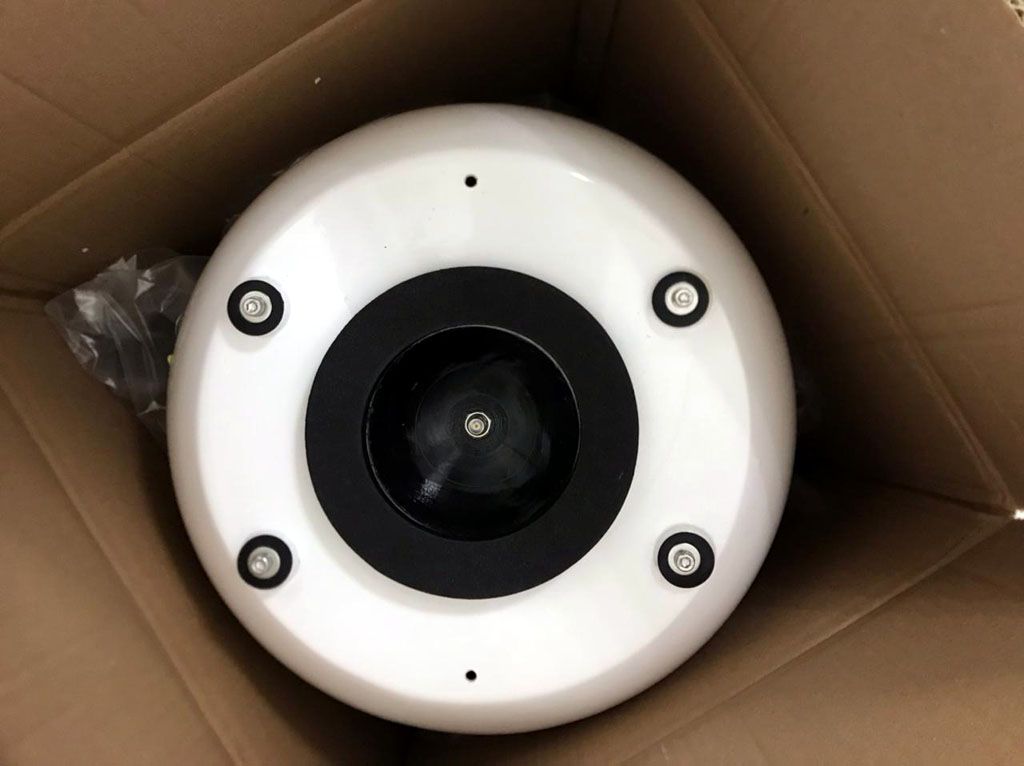

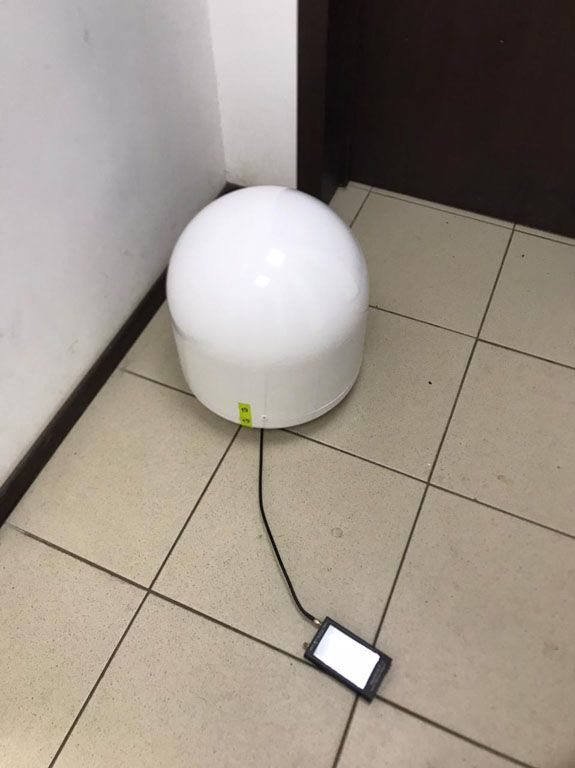

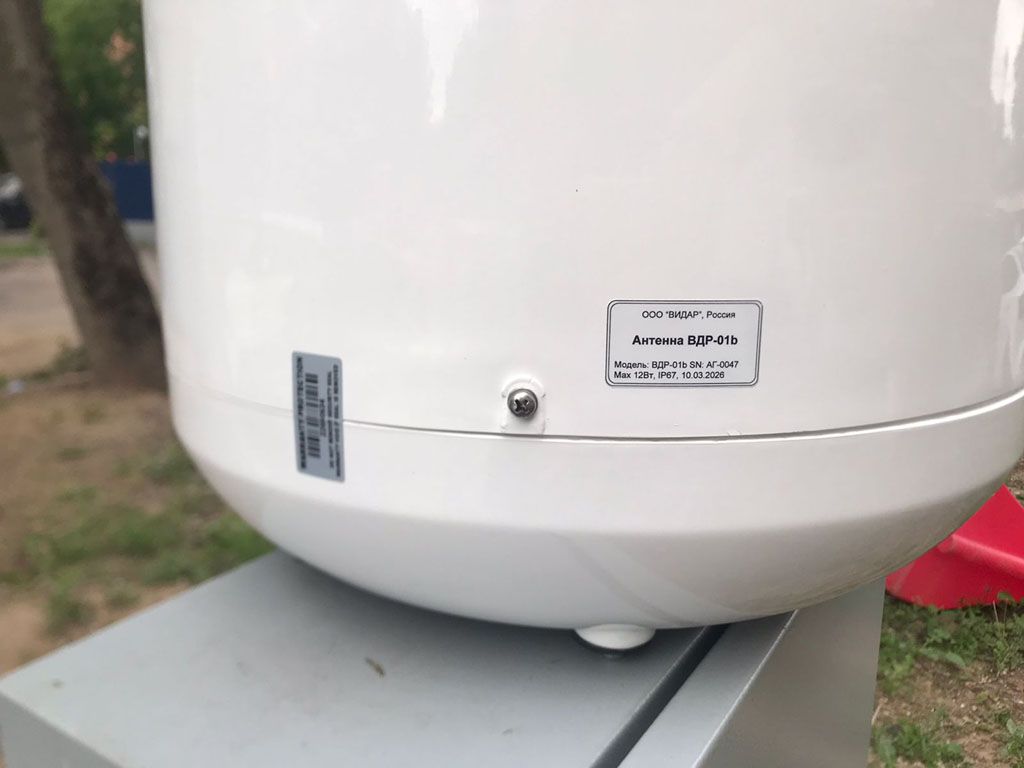

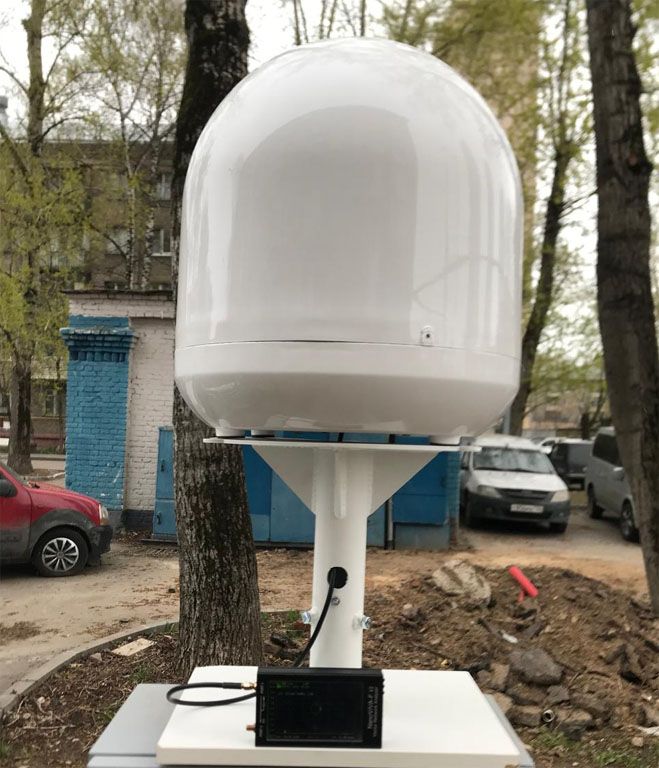

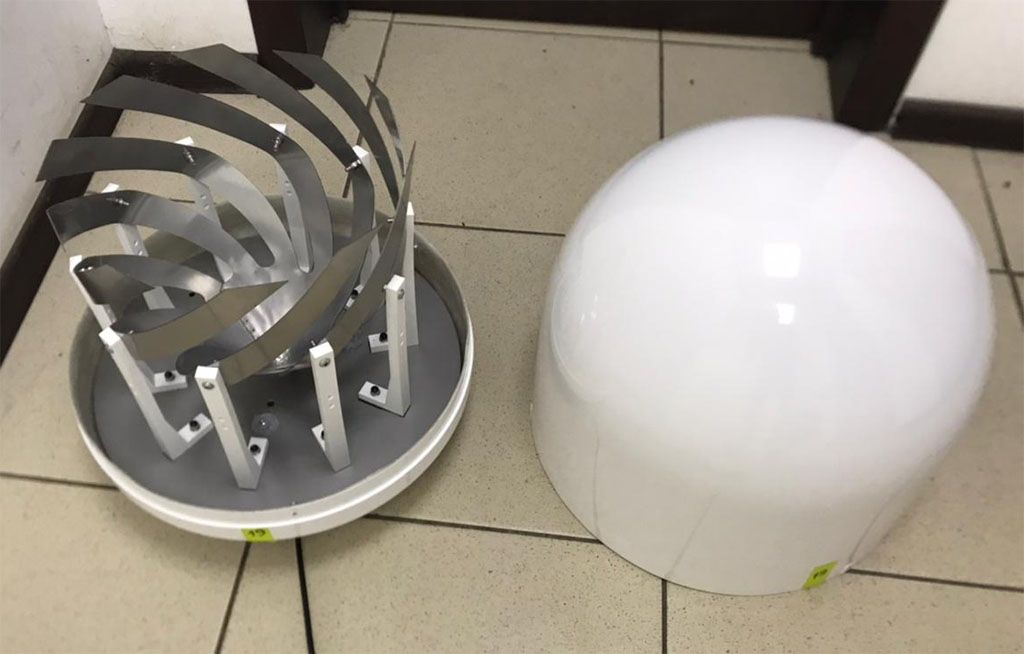

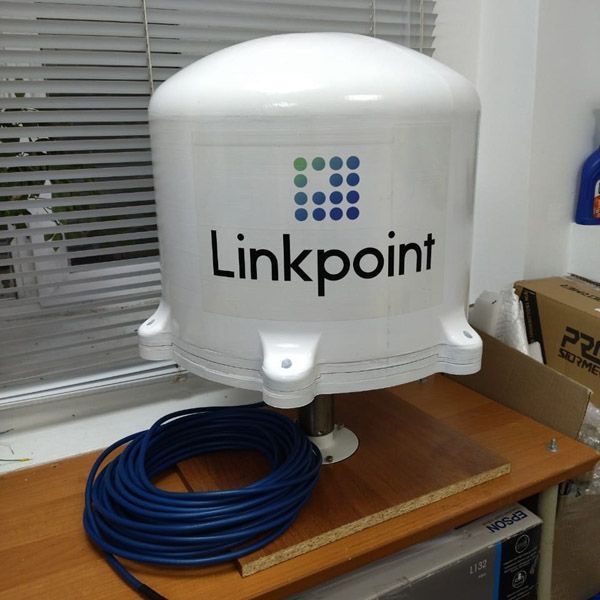

Третий рабочий экземпляр экспериментальной антенны "Гонец" был успешно интегрирован в заводской колпак от спутникого ТВ SeaTel 16". Интеграция заняла один полный рабочий день. Разъем антенны N-типа четко попал в заводское отверстие колпака, антенна четко легла на посадочные ножки. Единственно, пришлось немного подработать колпак в части закладных гаек для монтажа на крепление из металла. А так получился практически заводской вариант.
В ближайшее время антенный блок будет направлен для прохождения судовых испытаний на средних широтах, чтобы в полной мере понять и разобраться, как работает система в целом на разных широтах, и какой выигрыш будет от применения нашей разработки.
ПО для оборудования Lookout Marine 1.0 и 2.0
Внутреннее программное обеспечение, превращающее маяк в трекер, который всегда на связи
Отличие маяка от трекера заключается в том, что маяк - это устройство, которое просыпается по расписанию, выполняет необходимую последовательность действий, а потом уходит в режим энергосбережения до следующего сеанса. Команды управления такое устройство получит только в момент очередного пробуждения. Наша прошивка работает в режиме трекера, постоянно ожидает сигнала Ring alert о наличии на шлюзе Iridium SBD сообщения для него. Далее инициирует сеанс проверки почтового ящика и забирает сообщение со шлюза. Типовые задержки при передачи сообщений регулируются шлюзом и составляют от 30 сек до 10 мин. При получении сообщения трекер издает звуковой сигнал.
Лицензия на ПО

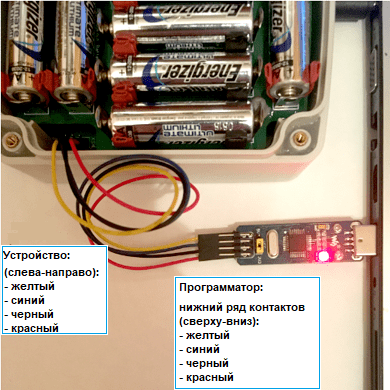

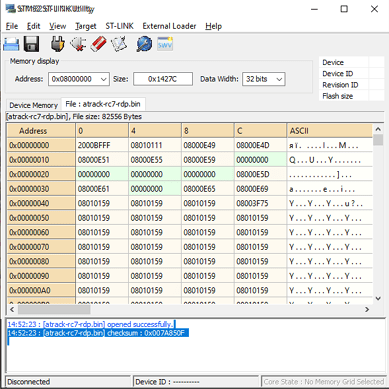

ПО лицензируется на каждое индивидуально устройство. Загрузка ПО в устройство осуществляется через специальный программатор, который высылается клиенту бесплатно при покупке лицензии. Лицензия загружается на устройство через спутниковый канал, поэтому апгрейд устройства можно производить дистанционно при наличии программатора.
В режиме ознакомления ПО без лицензии передает 10 отчетов и далее начинает передавать пустые сообщения.
Стоимость лицензии составляет 12 000 руб.
Firmware ver.08 (реализован WatchDog)
Результаты работы нашего ПО:

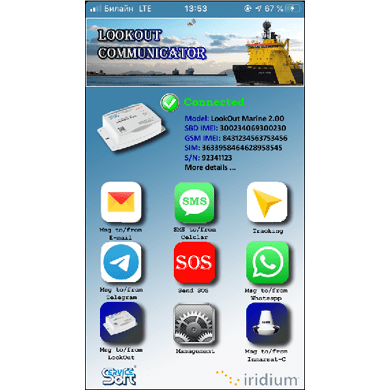

Мобильное приложение - коммуникатор для устройств Lookout Marine 1.0 и 2.0
Назначение
Приложение для мобильных устройств под управлением ОС iOS и Android, подключающееся к оборудованию Lookout Marine 1.0 и 2.0 по BlueTooth и позволяющее управлять устройством с мобильного телефона и осуществлять обмен сообщениями через платформу "Wms". Для его работы требуется обновление внутреннего программного обеспечения устройства прошивкой от ООО "ВИДАР" с покупкой лицензии на устройство, а также подключение к платформе "Wms".

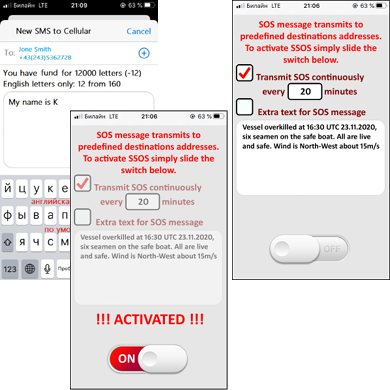

Обмен сообщениями и
подача сигнала SOS
Кроме обмена сообщениями и управления устройством из приложения можно подать сигнал SOS на предварительно настроенные адреса доставки. Сигнал SOS будет передаваться с установленной периодичностью. Кроме самих координат, курса, скорости, отметки времени и признака сигнала SOS каждое сообщение может сопровождаться произвольным текстом длиной до 300 байт. При передаче сигнала SOS в виде SMS сигнал и сопровождающееся сообщение передается в трех пакетах.
Комбинированные антенные блоки Iridium SBD, GPS/GLONASS, GSM/GPRS
Комбинированные антенные блоки в гермобоксах IP65-IP67 предназначены для выноса антенн на улицу на удаление от приемо-передатчиков до 20 м. Между антенным блоком и приемо-передатчиком могут быть использованы различные ВЧ-кабеля с низкими параметрами по затуханию. Необходимая длина трассы определяет марку применяемого ВЧ-кабеля и его толщину.
Разработана система защиты ВЧ-разъемов на антенных блоках от попадания воды. Такие антенные блоки, как правило, используются на необслуживаемых постах сбора телеметрии.
